TAMS 52-01186-01 GBM-8.2 Fertig-Baustein
EUR 40,81 -5% UVP EUR 42,95
inkl. USt zzgl. Versandkosten
Lieferzeit 1-2 Tage
Sofort versandfähig, ausreichende Stückzahl
0 Bewertungen
Produktbeschreibung
TAMS 52-01186-01 GBM-8.2 Fertig-Baustein
Beschreibung:
- Mit einstellbarer Empfindlichkeit
- zur Überwachung von maximal 8 voneinander unabhängigen Gleisabschnitten
- für Anlagen bis Nenngröße II/G mit einem Stromverbrauch von max. 6.000 mA pro Abschnitt
- optimiert für den Einsatz in digitalen Anlagen und zur Anzeige der Belegtzustände in analogen Anlagen
- einstellbare Empfindlichkeit (1 mA ... unendlich)
- Ein- und Ausgänge galvanisch getrennt
- Ausgänge für direkten Anschluss der Eingänge der s88-Rückmelder S88-3, S88-4 und S88-6 vorgesehen
Einsatz in digitalen Anlagen
- zur Überwachung von maximal 8 voneinander unabhängigen Gleisabschnitten
- für Anlagen bis Nenngröße II/G mit einem Stromverbrauch von max. 6.000 mA pro Abschnitt
- optimiert für den Einsatz in digitalen Anlagen und zur Anzeige der Belegtzustände in analogen Anlagen
- einstellbare Empfindlichkeit (1 mA ... unendlich)
- Ein- und Ausgänge galvanisch getrennt
- Ausgänge für direkten Anschluss der Eingänge der s88-Rückmelder S88-3, S88-4 und S88-6 vorgesehen
Einsatz in digitalen Anlagen
unabhängig vom Digitalformat, mit dem die Anlage gesteuert wird

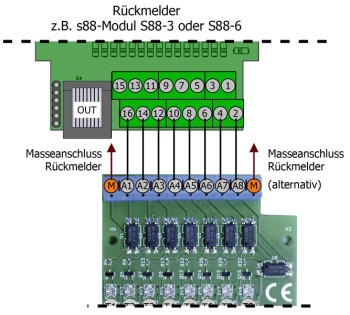

typische Anwendung: Kombination mit Rückmeldern, die Massekontakte einlesen (z.B. s88-Rückmelder). Die acht Ausgänge des GBM-8.2 sind so angeordnet, dass sie direkt mit den Eingängen der s88-Rückmelder S88-3 oder S88-6 verbunden werden können.
individuelle Anpassung der Empfindlichkeit, so dass Störungen aus dem Digitalsystem keinen Einfluss auf die Belegtmeldungen haben
galvanische Trennung der Ein- und Ausgänge durch Optokoppler. Dadurch werden Störspitzen weggefiltert und Masseschleifen ("Brummschleifen") und Fehlerströme wirkungsvoll verhindert.
Einsatz in analogen Anlagen
geeignet für analoge Gleich- oder Wechselstrom-Anlagen
Einsatz: zur Visualisierung der belegten Gleisabschnitte an externen LEDs (z.B. in einem Stellpult)
hohe Empfindlicheit einstellbar (min. 1 mA). Auch der kleine Strom, der in Gleichstromanlagen fließt, wenn eine Achse eines Fahrzeugs mit Widerstandslack bestrichen wird, reicht bei niedrigster Einstellung der Empfindlichkeit aus, um eine Belegtmeldung zu erzeugen.
Hinweise:
Prinzipbedingt kann der GBM-8.2 in analogen Gleichstrom-Anlagen nur Fahrzeuge erkennen, die aus einer Fahrtrichtung in den überwachten Gleisabschnitt einfahren. Ist die Erkennung von Fahrzeugen aus beiden Fahrtrichtungen erforderlich, ist anstelle eines GBM-8.2 der Einsatz eines Gleisbesetztmelders GBM-1 empfehlenswert.
Der GBM-8.2 ist für den Anschluss von Relais oder anderer Schaltungen, die gegen Masse schalten, nur bedingt geeignet, da der maximaler Strom der Ausgänge auf 50 mA begrenzt ist. Für diese Anwendungsfälle ist der 4-fach-Gleisbesetztmelder GBM-1 besser geeignet.
Varianten:
52-01186-01 Fertig-Baustein (geprüft)
52-01187-01 Fertig-Gerät (im Gehäuse)
Neuware im ungeöffneten Originalkarton.
Tams Elektronik
Fuhrberger Straße 4
30625 Hannover
Deutschland
Telefon: +49 (0)511) 556060
E-Mail: info@tams-online.de
Internet: www.tams-online.de
- Marke: Tams Elektronik
- Art.Nr.: 52-01186-01
- Lagernr: 21-TM52-01186-01
- Teilezahl: 1
- Verpackungsgröße:
- Herkunftsland: D
- Spurgröße:
- Maßstab:
- Grundpreis: ---
- WEEE Registriernummer: DE 37847206
- EAN: 4260069824481
- Altersempfehlung: Ab 15 Jahre
- Warnhinweis: Achtung! Der angebotene Artikel ist kein Spielzeug im Sinne der Spielzeug-Richtlinie (2009/48/EG Anhang I,2c + d) und ist ausschließlich für Personen im Alter von mindestens 14 Jahren bestimmt.
